A eficiência da triagem determina o rendimento final de qualquer planta de processamento mineral ou produção de agregados. O circuito de peneiramento frequentemente atua como o principal gargalo, determinando a quantidade de material que passa para os britadores, moinhos ou pilhas de estoque finais a jusante. Especificar a geometria da tela ou a trajetória de vibração incorreta acarreta graves consequências operacionais. Os operadores da planta muitas vezes enfrentam cegueira crônica, travamento severo, desgaste excessivo do meio ou falha total no cumprimento das metas diárias de tonelagem simplesmente porque a cinemática do equipamento não corresponde ao material de alimentação.
A resolução desses gargalos requer o alinhamento do movimento mecânico da peneira com o comportamento físico do minério ou agregado. Avaliar uma peneira banana versus uma peneira vibratória linear representa uma decisão fundamental de engenharia. Essa escolha é motivada inteiramente pelas características da alimentação, requisitos de capacidade volumétrica e objetivos específicos da aplicação, como dimensionamento a granel versus desidratação fina. Fazer a seleção correta garante o fluxo contínuo de materiais e protege os ativos posteriores.
Diferenças cinemáticas: As telas banana utilizam um deck curvo e multi-inclinado para estratificar rapidamente leitos profundos de material, enquanto as telas lineares usam um lançamento em linha reta direcionado mais simples (movimento vertical e para frente) para combinar a peneiração com o transporte de material.
Capacidade x Precisão: As peneiras Banana oferecem rendimento significativamente maior para materiais a granel com alto teor de finos; As peneiras lineares são excelentes em cortes finos de tolerância restrita, aplicações de lavagem e desidratação.
Dupla funcionalidade: As peneiras vibratórias lineares atendem exclusivamente a uma dupla finalidade, atuando tanto como um mecanismo de dimensionamento altamente preciso quanto como um transportador horizontal de transferência de material.
Realidades da pegada: As telas tipo banana exigem uma altura vertical substancial devido à sua inclinação inicial acentuada, enquanto as telas lineares exigem uma pegada horizontal maior.
Implicações de custos: As peneiras de banana geralmente exigem CAPEX inicial mais alto e suporte estrutural mais pesado, mas oferecem OPEX mais baixo por tonelada em aplicações de alto volume em comparação com alternativas lineares.
Índice
O nome das telas Banana deriva de seu design distinto de deck curvo e de ângulo variável. A superfície de peneiramento normalmente começa com um gradiente acentuado variando de 34° a 40° na extremidade de alimentação. À medida que a plataforma avança em direção à extremidade de descarga, o ângulo gradualmente se achata, muitas vezes terminando em uma inclinação rasa de 10° a 15°. Essa geometria multi-inclinação foi projetada especificamente para manipular a velocidade do material e a profundidade do leito em todo o comprimento da máquina. A estrutura estrutural é fortemente reforçada para lidar com as enormes cargas dinâmicas geradas pelos excitadores e pelo peso do material que entra.
A física deste projeto depende de estratificação rápida. Quando um grande volume de material a granel atinge a seção de alimentação íngreme, a gravidade acelera a massa. Esta alta velocidade afina imediatamente o leito de material. O afinamento do leito permite que partículas menores, comumente chamadas de finos, se infiltrem através da rocha grossa e alcancem a mídia da tela instantaneamente. Como os finos passam pelas aberturas sem demora, a tela evita o efeito de gargalo, onde pedras grandes prendem partículas menores no topo do convés. Em circuitos de britagem primária de alta tonelagem, essa rápida remoção de finos é a única maneira de evitar que a peneira fique sobrecarregada pelo grande volume de minério bruto.
À medida que o material desce pelo tabuleiro, o ângulo de inclinação diminui. Esta transição retarda o material restante. A velocidade reduzida na extremidade de descarga mais plana aumenta o tempo de retenção para as partículas restantes de tamanho próximo. Essas partículas requerem mais tempo para encontrar uma abertura e passar. Ao combinar a remoção de massa em alta velocidade na extremidade de alimentação com a peneiração de precisão de baixa velocidade na extremidade de descarga, a peneira banana otimiza a capacidade e a eficiência de separação. Os excitadores normalmente geram um curso elíptico ou linear, mas é a geometria do convés assistida pela gravidade que realiza o trabalho pesado.

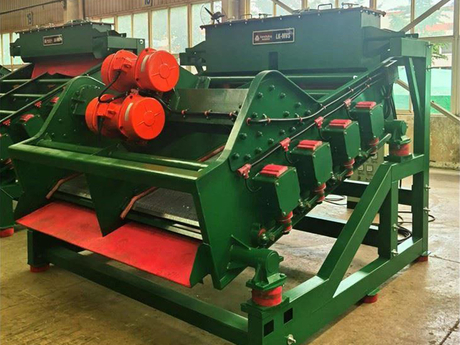

As peneiras vibratórias lineares apresentam um design de deck horizontal ou de inclinação muito baixa. Eles normalmente são alimentados por motores vibratórios duplos contra-rotativos ou excitadores de engrenagens para serviços pesados acionados por eixos cardan. Esses mecanismos de acionamento são sincronizados para cancelar forças circulares e produzir uma trajetória de vibração puramente linear. O movimento resultante combina elevação vertical com propulsão para frente, conduzindo o material em uma linha reta e uniforme através da superfície da peneira. As placas laterais são geralmente aparafusadas em vez de soldadas para evitar trincas por fadiga sob tensão linear contínua.
O método de vibração é altamente controlado. Os engenheiros geralmente configuram a trajetória linear em um ângulo de projeção de 45° em relação ao convés. Este ângulo específico levanta as partículas para fora das aberturas da tela, evitando a fixação, e as joga para frente. Cada partícula experimenta exatamente a mesma trajetória microbalística, garantindo um tempo de retenção uniforme e um comportamento altamente previsível do material desde a caixa de alimentação até o lábio de descarga. Você pode calcular exatamente quanto tempo uma partícula permanecerá na plataforma com base no comprimento do curso e na frequência operacional, o que permite pontos de corte altamente precisos.
Este lançamento em linha reta dá às telas lineares uma funcionalidade dupla exclusiva. Eles realizam dimensionamento preciso e ao mesmo tempo atuam como um transportador horizontal de transferência de material. Em muitos layouts de fábrica, isso elimina a necessidade de uma correia transportadora intermediária entre os estágios de processamento. O material avança de forma constante, independentemente da inclinação da plataforma, permitindo que os operadores instalem essas telas completamente planas ou até mesmo em um ângulo levemente inclinado para necessidades específicas de processamento, como desidratação ou enxágue.
O contraste das trajetórias de vibração revela exatamente como cada máquina lida com o fluxo de material. A tela linear depende inteiramente de seu movimento vertical e para frente consistente. Como a plataforma é plana, a velocidade do material é ditada puramente pelo comprimento do curso, frequência e ângulo de projeção dos motores vibratórios. Isto proporciona um tempo de retenção altamente uniforme. Cada pedra ou grão de areia passa um tempo previsível no convés, o que é necessário para fazer cortes precisos e nítidos no material. A profundidade do leito permanece relativamente constante desde a extremidade de alimentação até a extremidade de descarga.
Por outro lado, a peneira banana depende de vários ângulos do convés para manipular artificialmente a velocidade do material e a profundidade do leito. A inclinação inicial íngreme força o material a correr pelos primeiros painéis, rompendo as ligações coesivas e eliminando os finos imediatamente. A trajetória tem menos a ver com lançar o material para frente e mais com agitar o leito enquanto a gravidade puxa a massa pelas encostas curvas. A profundidade do leito é extremamente fina na extremidade de alimentação e aumenta gradualmente à medida que o material diminui nas seções mais planas.
Os limites volumétricos favorecem fortemente o projeto multi-inclinação. As telas Banana rotineiramente lidam com até 30% a 40% mais capacidade do que as telas planas padrão que ocupam exatamente o mesmo espaço. Este enorme aumento no rendimento decorre diretamente da rápida remoção de finos no final da alimentação. Ao eliminar metade do volume do material no primeiro terço do comprimento da peneira, a área restante do deck é liberada para processar o difícil material de tamanho próximo sem sobrecarga. As fábricas que procuram aumentar a capacidade sem expandir a sua área de construção muitas vezes substituem as telas planas por telas banana.
As peneiras lineares enfrentam limites de capacidade mais rígidos em aplicações em massa. Embora ofereçam maior capacidade do que as peneiras rotativas ou circulares tradicionais para aplicações finas, elas permanecem altamente suscetíveis à sobrecarga na profundidade do leito. Se as taxas de alimentação aumentarem, a plataforma plana não poderá acelerar o material para longe da zona de alimentação com rapidez suficiente. O leito material se aprofunda, amortecendo a vibração. Os finos ficam presos nas camadas superiores do leito, não conseguindo alcançar a mídia da peneira, o que acaba destruindo a eficiência da triagem e enviando material de tamanho menor para a calha de tamanho grande como resíduo.
Analisar o desempenho com base na distribuição de tamanho de partículas (PSD) é fundamental para a seleção. As telas de banana são a escolha ideal quando a alimentação contém uma alta porcentagem de finos ou material subdimensionado. Se a alimentação consistir em mais de 40% de partículas menores, uma tela plana terá dificuldade para processar o volume. A seção de alimentação íngreme da peneira banana lida facilmente com essa alta proporção de finos, eliminando o material subdimensionado do circuito antes que possa causar congestionamento. Isto os torna ideais para circuitos de britagem secundários e terciários onde a carga circulante contém grandes quantidades de finos.
O teor de umidade determina uma abordagem diferente. As peneiras lineares são muito superiores para aplicações úmidas, lamas pesadas e materiais pegajosos. A ejeção linear agressiva fornece altas forças G que perfuram continuamente o material para fora das aberturas, evitando o ofuscamento. Além disso, a argila úmida e pegajosa ou a lama simplesmente deslizariam pela encosta íngreme de uma peneira de banana sem se separar. A plataforma plana de uma peneira linear força o material a se espalhar, permitindo que a água de lavagem penetre no leito e separe os finos pegajosos do agregado graúdo.
A precisão do ponto de corte separa as duas tecnologias em aplicações finas. As peneiras lineares alcançam tolerâncias excepcionalmente rígidas para cortes finos. As indústrias que processam areia industrial, produtos químicos especializados ou materiais de qualidade alimentar dependem do tempo de retenção uniforme do lançamento linear. Como o material viaja a uma velocidade constante, as partículas têm milhares de oportunidades de se apresentarem às aberturas da tela, garantindo uma separação altamente precisa com o mínimo de partículas perdidas.
A mecânica de desidratação e lavagem depende fortemente do movimento linear. Para desidratar areia ou rejeitos, os operadores geralmente inclinam a peneira linear para cima de 3° a 5°. O lançamento linear impulsiona as partículas sólidas subindo a inclinação. Enquanto isso, a gravidade puxa a água de volta para baixo através do leito profundo de material, que atua como meio filtrante. A água escoa através dos painéis da tela, enquanto os sólidos secos são descarregados pela borda superior. Este processo de desidratação em subida é fisicamente impossível em um deck de banana com múltiplas inclinações.
A avaliação espacial muitas vezes dita a escolha final do equipamento, independentemente da preferência do processo. As telas de banana requerem uma queda vertical significativa. O ângulo de alimentação acentuado de 40° significa que a caixa de alimentação fica muito acima da borda de descarga. Isso exige um projeto de calha complexo, amplo pé-direito vertical e estrutura de aço maciça para suportar a altura. A modernização de uma peneira banana em uma planta existente de baixo perfil é muitas vezes estruturalmente impossível sem grandes modificações nas instalações e tempo de inatividade prolongado.
As telas lineares exigem uma área horizontal maior, mas exigem espaço mínimo. Seu perfil plano permite fácil integração em plantas modulares de baixo perfil ou em circuitos de britagem horizontais existentes. Como também transportam o material horizontalmente, podem preencher lacunas entre as etapas de processamento, simplificando o layout geral da fábrica. Os projetistas de plantas geralmente preferem telas lineares quando o espaço vertical é restrito ou ao construir plataformas de processamento móveis e semimóveis.
Parâmetro Técnico | Tela Banana | Peneira Vibratória Linear |
|---|---|---|
Geometria do convés | Multi-inclinação, curva (34° até 10°) | Inclinação plana, horizontal ou ligeiramente ascendente |
Função Primária | Dimensionamento a granel de alta capacidade, remoção rápida de finos | Dimensionamento de precisão, lavagem, desidratação, transporte |
Velocidade do Material | Variável (rápido na alimentação, lento na descarga) | Constante e uniforme em todo o convés |
Tratamento de Multas | Excelente para rações com >40% de finos | Propenso à sobrecarga da cama se o volume das multas aumentar |
Tratamento de umidade | Melhor para materiais a granel secos ou ligeiramente úmidos | Superior para aplicações úmidas, pegajosas ou em pasta |
Requisitos de espaço | Requer enorme espaço vertical | Requer maior pegada horizontal |

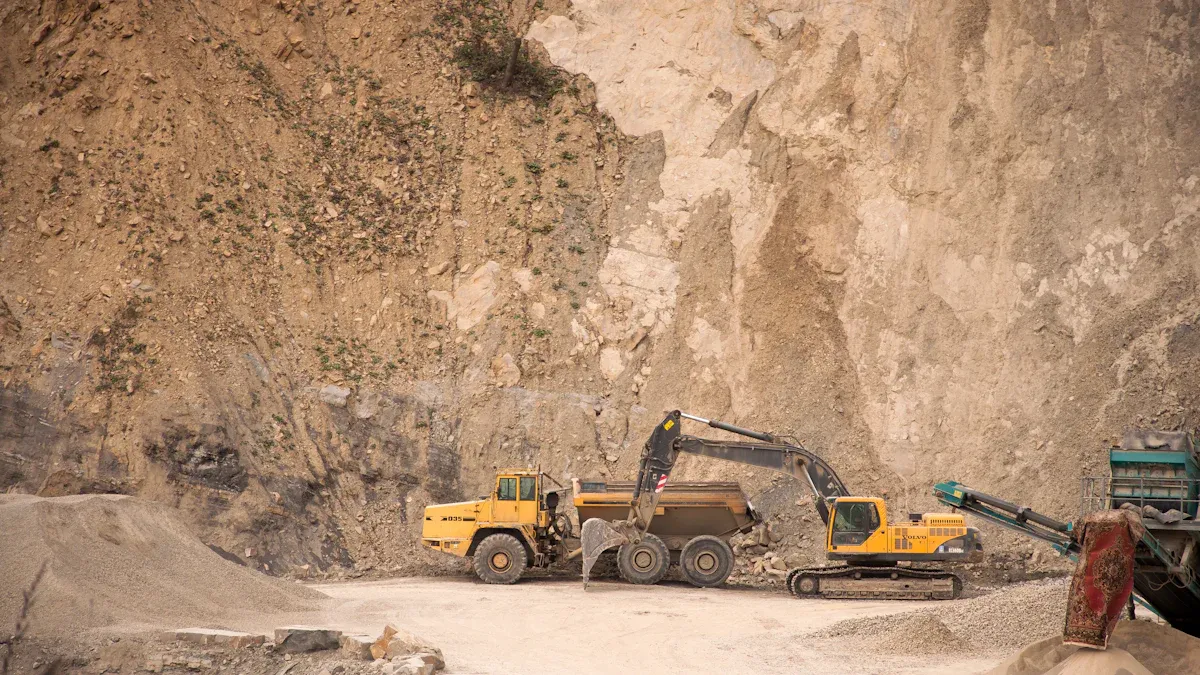

As operações de mineração de rocha dura de alta tonelagem representam o domínio principal da tecnologia multi-talude. As plantas de processamento de cobre, ouro e minério de ferro lidam com enormes requisitos de produção, muitas vezes excedendo milhares de toneladas por hora. Nestes ambientes, o objetivo principal é a redução do volume em massa. A tela deve sobreviver a impactos fortes e processar grandes ondas de material extraído da mina sem atolar. Os excitadores robustos e os ângulos íngremes da plataforma garantem que o material continue se movendo mesmo sob condições extremas de oscilação.
As plantas de preparação de carvão também dependem fortemente desta tecnologia para a triagem do material bruto da mina. As alimentações de carvão normalmente contêm um grande volume de partículas finas geradas durante a extração. A plataforma multi-inclinada remove eficientemente esses finos do carvão grosso. Isto evita que os finos absorvam o excesso de humidade nos circuitos de lavagem a jusante, o que de outra forma complicaria o processo de secagem e diminuiria o poder calorífico final do produto de carvão.
Especifique esta tecnologia para qualquer aplicação que exija a remoção imediata de um grande volume de finos para proteger os britadores a jusante. O envio de finos para um britador cônico causa empacotamento, picos de energia e danos mecânicos à manta e ao revestimento do bojo. A rápida estratificação da plataforma curva garante que apenas rocha limpa e grossa entre na câmara de britagem, maximizando a eficiência do circuito de britagem e protegendo peças de desgaste caras contra falhas prematuras.
Os circuitos de lavagem de agregados e desidratação de areias dependem quase exclusivamente da tecnologia de lançamento em linha reta. A produção de areia de concreto limpa requer uma lavagem agressiva para remover a argila, seguida de uma desidratação rigorosa para atender às rigorosas especificações de umidade. A configuração do tabuleiro plano ou ascendente proporciona o tempo de retenção necessário para que a água de lavagem funcione, enquanto o curso linear conduz a areia desidratada para a calha de descarga. O leito profundo de material atua como seu próprio filtro, retendo a areia fina e deixando a água escapar.
A remoção de material residual e a triagem entre estágios de carbono na lixiviação (CIL) na recuperação de ouro também exigem esse movimento específico. Esses processos envolvem a separação de partículas finas de carbono de lamas densas. O movimento linear evita que os painéis da tela ceguem enquanto transporta suavemente o carbono para frente, sem causar abrasão excessiva ou degradação dos grânulos de carbono. A plataforma plana garante que a lama se espalhe uniformemente por toda a largura da peneira, maximizando a utilização da área aberta.
Processamento químico, agregado de concreto reciclado (RCA) e aplicações de qualidade alimentar exigem controle rigoroso de dimensionamento e transferência simultânea de material. Quando um processo exige tolerância zero para partículas superdimensionadas no produto final, a velocidade de deslocamento uniforme e previsível da plataforma plana garante que cada partícula seja dimensionada com precisão antes de sair da máquina. A capacidade de transportar material horizontalmente também permite que essas telas se encaixem perfeitamente em instalações de processamento internas apertadas.
O risco mais grave na implementação da tela envolve suporte estrutural inadequado. Uma peneira vibratória gera cargas dinâmicas massivas. Se a estrutura de suporte for muito fraca ou se a sua frequência natural corresponder à frequência de operação da tela, ocorre ressonância. A ressonância amplifica a vibração, levando a falhas estruturais catastróficas, placas laterais rachadas ou fadiga severa na infraestrutura do edifício. A planta inteira pode tremer violentamente se o sistema de isolamento falhar.
Mitigar esse risco requer engenharia rigorosa desde o início. A realização de Análise de Elementos Finitos (FEA) tanto no corpo da tela quanto na estrutura de suporte é obrigatória. Os engenheiros devem implementar molas de isolamento, amortecedores de borracha ou subestruturas dinâmicas adequadas, adaptadas à trajetória de vibração específica e à massa da tela escolhida. O isolamento adequado garante que a energia cinética permaneça na plataforma da peneira para processar o material, em vez de vazar para a estrutura da planta e causar danos colaterais.
Selecionar a geometria incorreta da mídia de peneira para o tipo de vibração leva diretamente ao bloqueio de aberturas. O cegamento ocorre quando a umidade e os finos cobrem a tela, enquanto a fixação ocorre quando pedras de tamanho próximo se encaixam firmemente nos buracos. Se o meio não complementar a cinemática da máquina, a área aberta cai para zero e a triagem cessa completamente. Os operadores são então forçados a desligar a planta e bater manualmente nos painéis da tela com marretas para limpar os bloqueios.
A mitigação envolve combinar o formato e o material da abertura com a ação de projeção específica, gradiente do convés e umidade de alimentação. Para um deck íngreme com múltiplas inclinações, painéis resistentes de poliuretano ou borracha com furos cônicos em relevo evitam a fixação. O cone permite que qualquer pedra que entre no topo do buraco caia livremente pelo fundo. Para uma plataforma plana que manuseia material úmido, aberturas com fenda ou malha de arame autolimpante flexionam com o curso linear, ejetando ativamente partículas presas e liberando argila pegajosa.
A má distribuição de ração destrói a eficiência da triagem, independentemente do tipo de máquina. Se a calha de alimentação despejar material em um lado da peneira, esse lado sofrerá desgaste acelerado e sobrecarga do leito, enquanto o outro lado permanecerá vazio. Além disso, se o material atingir o convés a uma velocidade demasiado elevada, saltará através dos painéis sem nunca se apresentar às aberturas, resultando num transporte massivo de material de tamanho inferior para o recipiente de tamanho grande.
Para mitigar isso, os operadores devem instalar caixas de alimentação adequadamente projetadas e equipadas com disjuntores de velocidade. Essas caixas de rocha forçam o material a impactar contra si mesmo, diminuindo a velocidade antes que ele transborde suavemente para toda a largura da plataforma da tela. A distribuição uniforme da alimentação garante que toda a área aberta da peneira seja utilizada, maximizando o rendimento e garantindo desgaste uniforme em todos os painéis da peneira.
A mídia de tela sintética domina as aplicações modernas de peneiramento de serviço pesado. Os painéis de poliuretano oferecem excepcional resistência ao desgaste em aplicações úmidas e são altamente eficazes em peneiras lineares usadas para lavagem e desidratação. Eles são fabricados com classificações de dureza precisas para equilibrar flexibilidade e resistência à abrasão. Os painéis de borracha, por outro lado, são excelentes em aplicações secas de alto impacto. A extremidade íngreme de alimentação de uma peneira banana quase sempre utiliza painéis de borracha grossos e resistentes para absorver a energia cinética de grandes pedras que caem da calha de alimentação.
A malha de arame tecido proporciona a maior área aberta possível, tornando-a ideal para maximizar o rendimento em aplicações de dimensionamento fino em peneiras lineares. No entanto, a tela de arame desgasta-se muito mais rapidamente do que a mídia sintética e é altamente suscetível à fixação se o material contiver muitas partículas de tamanho próximo. Placas de aço perfuradas oferecem um meio-termo. Eles fornecem excelente integridade estrutural e resistência ao impacto para aplicações de escalpelamento, embora ofereçam menos área aberta do que a tela de arame. Os operadores devem equilibrar constantemente a necessidade de área aberta em relação à vida útil exigida da mídia.
O método usado para fixar a tela às vigas transversais do convés impacta significativamente o tempo de inatividade para manutenção. A malha de arame tensionada lateralmente tradicional exige que os operadores apertem manualmente os parafusos ao longo das placas laterais, o que é demorado e propenso a tensionamento irregular. As peneiras banana e lineares modernas utilizam sistemas modulares de fixação de pino e manga ou de encaixe. Esses sistemas modulares permitem que as equipes de manutenção substituam apenas os painéis específicos de 1x1 pé que estão desgastados, em vez de substituir uma folha inteira de tela de arame. Isto reduz drasticamente o tempo de inatividade e diminui os custos com consumíveis ao longo da vida útil da máquina.
A escolha entre essas duas tecnologias de peneiramento é um cálculo de engenharia rigoroso para determinar qual cinemática melhor corresponde à distribuição do tamanho das partículas da ração, ao teor de umidade e às restrições espaciais da planta de processamento. As telas de banana dominam o dimensionamento a seco de alta tonelagem e alto teor de finos onde a altura livre permite. As peneiras lineares continuam sendo a escolha indiscutível para desidratação, lavagem, dimensionamento fino com tolerância restrita e instalações de baixo perfil que exigem transferência horizontal de material.
Como pioneira do setor em soluções avançadas de triagem e equipamentos de processamento mineral de alto desempenho, Shanghai Kminda Tech. Co., Ltd. combina décadas de conhecimento especializado em engenharia com fabricação de última geração para fornecer peneiras vibratórias lineares e bananas personalizadas que maximizam o rendimento da planta e o tempo de atividade operacional em aplicações exigentes em todo o mundo.
Realize uma análise de peneira laboratorial abrangente do seu material de alimentação para determinar a porcentagem exata de finos e partículas de tamanho próximo antes de selecionar uma geometria de deck.
Consulte os engenheiros de aplicação OEM para mapear o teor de umidade e a coesão do seu material em relação à trajetória de vibração proposta e à força G.
Solicite um fluxograma de balanço de massa simulado ao fornecedor do equipamento para verificar se a geometria da tela escolhida pode lidar com as tonelagens de pico de pico sem sobrecarga do leito.
Realize uma auditoria espacial de sua planta para confirmar a altura livre vertical adequada para projetos com múltiplas inclinações ou a área horizontal suficiente para instalações em deck plano.
R: A principal diferença está na geometria do deck e no fluxo de material. Uma peneira banana apresenta um deck curvo e multi-inclinado projetado para a rápida estratificação e remoção de finos de alto volume. Uma peneira vibratória linear utiliza uma plataforma plana e um lançamento em linha reta, projetada para dimensionamento preciso, lavagem e transporte de material horizontalmente.
R: As peneiras circulares lidam com o dimensionamento geral de agregados de alto volume, enquanto as peneiras rotativas processam materiais muito finos e leves. As peneiras lineares fornecem tolerâncias mais rígidas e recursos de drenagem ausentes nas peneiras circulares. As peneiras Banana oferecem rendimento muito maior para materiais a granel com alto teor de finos do que qualquer modelo circular padrão com a mesma área ocupada.
R: Sim, mas requer uma área horizontal significativamente maior em comparação com uma tela banana. Processar o mesmo material a granel de alta tonelagem em uma plataforma plana corre o risco de sobrecarregar o leito de material, o que retém finos e destrói a eficiência da triagem, a menos que a máquina seja excepcionalmente larga e longa.
R: As peneiras vibratórias lineares são o padrão da indústria para desidratação e lavagem. Seu movimento linear vertical e para frente impulsiona efetivamente as partículas sólidas para frente, mesmo em uma leve inclinação, enquanto permite que a água seja drenada com eficiência para baixo através do leito de material profundo e da tela.
R: As múltiplas inclinações controlam a velocidade do material. O gradiente inicial acentuado afina rapidamente o leito de material, permitindo que os finos caiam imediatamente. As inclinações subsequentes mais planas desaceleram o material restante de tamanho próximo, proporcionando o tempo de retenção necessário para uma separação final precisa.
R: A seleção do meio deve levar em conta a força G da tela, a trajetória de vibração, a abrasividade do material e o teor de umidade. O poliuretano é altamente comum para telas lineares úmidas devido à sua resistência ao desgaste, enquanto borracha resistente ou placa de aço espessa são frequentemente necessárias para sobreviver às zonas de alto impacto de uma tela banana.
