A triagem de materiais finos úmidos, pegajosos ou de tamanho próximo cria sérios gargalos operacionais nas plantas de processamento. As instalações enfrentam perdas crescentes devido ao rápido cegamento da tela e ao tempo de inatividade não planejado. As peneiras vibratórias convencionais falham ao manusear alimentos com muita umidade ou argila porque suas malhas de arame estáticas entopem rapidamente. Isso leva à perda de produtividade, ao aumento das horas de manutenção e ao comprometimento da qualidade do produto. Os operadores são forçados a interromper a produção, bloquear o equipamento e limpar manualmente os conveses. Precisamos de uma abordagem mecânica projetada especificamente para esses materiais difíceis. A tela flip flow fornece uma tecnologia de separação especializada e de alta aceleração. Ele foi projetado para eliminar totalmente a fixação e o cegamento. Este guia detalha a mecânica, as aplicações industriais e os critérios de avaliação técnica para implementar esta solução avançada de triagem.

• Mecanismo: As telas Flip Flow utilizam um princípio de vibração de massa dupla para esticar e relaxar alternadamente esteiras flexíveis de poliuretano, gerando forças de aceleração extremas (até 50G) que expelem materiais pegajosos.
• Proposta de valor principal: Eles reduzem drasticamente o tempo de inatividade associado à limpeza manual da tela e evitam o cegamento do material em aplicações com alta umidade, sem a necessidade de adição de água.
• Dinâmica de custos: embora exijam um gasto de capital inicial (CapEx) mais alto do que as peneiras convencionais, elas normalmente geram despesas operacionais (OpEx) mais baixas em aplicações difíceis devido ao desgaste reduzido, ao menor consumo de energia por tonelada e ao maior rendimento contínuo.
• Realidade da implementação: A integração bem-sucedida requer engenharia estrutural cuidadosa para lidar com cargas dinâmicas, estruturas de suporte robustas e ajuste preciso do sistema de ressonância durante o comissionamento.

A mecânica central: princípio de funcionamento da tela Flip Flow

Anatomia do Sistema

Compreender esta tecnologia requer olhar para a sua construção física. Cinco componentes estruturais principais impulsionam o sistema. O primeiro é o quadro da tela principal. Esta estrutura pesada de aço carbono ancora o movimento primário e abriga os componentes de acionamento. Em segundo lugar está o quadro de tela flutuante, geralmente chamado de quadro sub-ressonante. Esta estrutura mais leve move-se independentemente da estrutura principal. A terceira é a malha de tela de poliuretano flexível. Isto atua como a superfície de triagem real e o ponto de conexão física entre as duas estruturas. O quarto é o mecanismo de excitação, que inclui o eixo excêntrico, os rolamentos autocompensadores de rolos e o motor de acionamento. Finalmente, a estrutura de suporte resistente sustenta todo o conjunto e isola as vibrações da infraestrutura circundante da planta usando enormes molas helicoidais ou amortecedores de borracha.

Sistema de ressonância de dupla massa

A interação entre a estrutura principal e a estrutura flutuante cria o movimento central. Uma única unidade gera uma vibração dupla. O acionamento excêntrico aciona diretamente a estrutura principal. A estrutura principal então transfere energia para a estrutura flutuante através dos suportes de borracha de cisalhamento. Essas montagens atuam como dispositivos de armazenamento de energia para serviços pesados. O sistema opera próximo à sua frequência de ressonância natural. Operar perto da ressonância minimiza a entrada de energia necessária enquanto maximiza a saída cinética. O motor só precisa manter o impulso, em vez de forçar cada movimento contra a gravidade.

1. O motor elétrico gira o eixo excêntrico em velocidades normalmente entre 700 e 800 RPM.
2. O eixo excêntrico força a estrutura pesada principal a um movimento vibratório circular ou linear.
3. Os suportes de borracha de cisalhamento comprimem-se e expandem-se, absorvendo a energia cinética da estrutura principal.
4. As montagens liberam essa energia na estrutura flutuante mais leve, fazendo com que ela se mova fora de fase da estrutura principal.
5. A ressonância harmônica resultante sustenta o movimento relativo contínuo entre os dois quadros com consumo mínimo de energia elétrica.

Os tapetes de movimento e poliuretano "Flip-Flow"

A ação física define o nome do equipamento. Como os dois quadros se movem fora de fase um com o outro, a distância entre suas travessas muda constantemente. As telas flexíveis de poliuretano são aparafusadas ou fixadas com pinos nessas travessas alternadas. À medida que as molduras se afastam, o tapete se estica. À medida que os quadros se movem juntos, o tapete fica frouxo. Isso cria um movimento elástico e oscilante.

Descrevemos isso como um efeito trampolim. A malha se estica e depois relaxa rapidamente, geralmente 700 a 800 vezes por minuto. Este movimento transfere vibrações de alta frequência diretamente para o leito de material. Não depende apenas da vibração da pesada estrutura de aço. A transferência direta de energia torna o processo de separação altamente eficiente, jogando fisicamente o material para cima e para frente ao longo do convés.

Forças de alta aceleração e estratificação de materiais

Este efeito trampolim gera enormes forças físicas. O deck de tela atinge 30G a 50G de aceleração. As telas convencionais raramente ultrapassam o 5G. Essas forças G extremas quebram fisicamente a tensão superficial das partículas úmidas e pegajosas. O violento impulso ascendente quebra aglomerados de argila e finos.

Quando uma partícula de 5 mm de carvão úmido ou argila atinge uma tela de arame estática, a ação capilar a mantém no lugar. A aceleração de 50G da tela flip flow quebra a ligação capilar instantaneamente. Ele força as partículas mais finas para o fundo do leito de material enquanto o material grosso permanece no topo. Esta estratificação rápida garante uma separação eficiente. A alta aceleração evita que qualquer material se acumule nas aberturas da malha, mantendo a área aberta livre para um rendimento contínuo.

Tela Flip Flow vs. Telas Vibratórias Convencionais

Superando Pegging e Cegueira

As falhas de triagem geralmente se enquadram em duas categorias. A fixação ocorre quando partículas de tamanho próximo se fixam firmemente nas aberturas da malha. A cegueira ocorre quando materiais finos e úmidos revestem a tela de arame, eventualmente cobrindo completamente os buracos. Uma tela convencional usa uma malha estática. É altamente propenso a cegar quando a umidade do material excede cinco por cento. Os fios estáticos oferecem uma superfície estável para o acúmulo de finos úmidos.

A ação dinâmica e autolimpante das mantas de poliuretano evita esta acumulação. O alongamento constante deforma fisicamente a forma da abertura. Se uma rocha de tamanho próximo se encaixa em um buraco quadrado, o estiramento subsequente da esteira alonga esse buraco, cuspindo a rocha. As altas forças G eliminam simultaneamente quaisquer partículas pegajosas que tentam revestir a superfície do poliuretano.

Operadores que lidam com minérios com alto teor de argila ou condições climáticas úmidas muitas vezes passam horas em cada turno batendo manualmente em telas estáticas com martelos para limpar conveses cegos. O movimento elástico elimina totalmente esse requisito. A plataforma permanece limpa e aberta independentemente do teor de umidade da alimentação, garantindo que o ponto de corte permaneça preciso durante todo o turno de produção.

Eficiência Energética e Mecanismos de Acionamento

O consumo de energia é uma métrica primária para as operações da planta. O sistema de dupla massa de quase ressonância requer motores de acionamento surpreendentemente pequenos. Telas convencionais de acionamento direto de capacidade semelhante precisam de motores muito maiores. Uma peneira convencional força uma única e maciça estrutura de aço a vibrar contra a gravidade, exigindo um grande torque para iniciar e manter o curso.

O sistema de massa dupla utiliza suportes de borracha de cisalhamento para armazenar e liberar energia. Assim que a máquina atinge sua velocidade operacional, a ressonância harmônica assume o controle. O motor simplesmente complementa a energia cinética perdida devido ao atrito e ao deslocamento do material. Isso resulta em quilowatts-hora significativamente mais baixos por tonelada de material processado. Os motores menores também exigem infraestrutura elétrica mais leve, inversores de frequência variáveis ​​menores e cabeamento menos robusto.

Eficiência Operacional e Redução de Mão de Obra de Manutenção

As equipes de compras e engenharia devem avaliar o impacto operacional de longo prazo de suas escolhas de equipamentos. A complexidade da engenharia e os componentes especializados desta tecnologia exigem uma abordagem de manutenção específica. Porém, a eficiência operacional vem das horas de produção recuperadas. Você elimina o trabalho manual diário gasto anteriormente na limpeza de telas entupidas.

A mídia de poliuretano oferece uma vida útil prolongada em comparação com a tela metálica tecida. A tela de arame desgasta-se rapidamente nos pontos de intersecção da trama. O poliuretano absorve a energia do impacto em vez de resistir rigidamente. O rendimento contínuo e ininterrupto reduz drasticamente as horas de trabalho de manutenção ao longo da vida útil do equipamento. O pessoal da fábrica pode ser realocado das tarefas de limpeza de telas para tarefas de manutenção preventiva em outras partes da instalação.

Aplicações Industriais Primárias e Critérios de Sucesso

Processamento Mineral e Preparação de Carvão

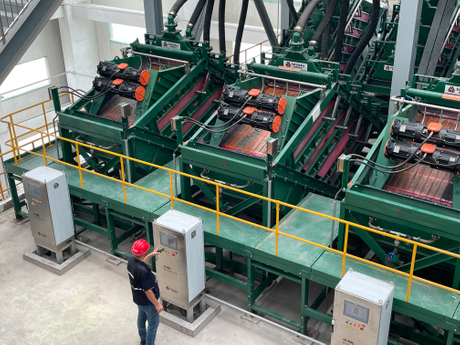

O dimensionamento do carvão bruto apresenta grandes desafios devido à umidade inerente. Os minérios minerais geralmente contêm alto teor de argila. Uma tela flip flow é excelente nesses ambientes. Mantém pontos de corte rigorosos sem necessidade de adição de água. A triagem a seco elimina a necessidade de manuseio caro de polpa, espessadores e equipamentos de desidratação a jusante. As plantas de processamento podem separar frações de 3 mm a 9 mm com eficiência, mesmo quando o material bruto da mina está saturado por fortes chuvas.

• Manter um corte limpo de 3 mm ou 6 mm sem cegar.
• Eliminando a necessidade de triagem úmida e posterior secagem térmica.
• Lidando com umidade de alimentação variável de 5% a 15% sem ajustar os parâmetros do inversor.
• Evitar que aglomerações de argila sejam transportadas para o fluxo de produto grosso.

Reciclagem de Resíduos e Detritos de C&D

Os resíduos sólidos urbanos e o composto são notoriamente difíceis de rastrear. Madeira desfiada e detritos de construção contêm materiais fibrosos. Essas fibras envolvem os decks estáticos de telas convencionais e tambores trommel cegos. O movimento dinâmico dos tapetes de poliuretano resiste a este emaranhamento. A ação violenta de lançamento faz com que vidros e plásticos pesados ​​saltem pelo convés, enquanto produtos orgânicos úmidos caem pelas aberturas.

• Resistindo ao emaranhamento de sacos plásticos, têxteis e fibras de madeira trituradas.
• Separa eficazmente agregados pesados ​​de composto húmido e pegajoso.
• Manter altos volumes de produção apesar das densidades de alimentação altamente variáveis.
• Reduzindo a intervenção manual necessária para remover detritos presos na plataforma da peneira.

Agregados e Areia Fabricada

As pedreiras que produzem areia manufaturada enfrentam requisitos rígidos de gradação. A separação de agregados finos geralmente envolve cortes de 2 mm a 10 mm. A lavagem da areia nem sempre é ambiental ou economicamente viável devido à escassez de água ou às restrições de licenciamento. A triagem a seco de areia úmida fabricada requer alta aceleração para remover microfinos indesejados. A tecnologia fornece gradação consistente nessas condições úmidas.

• Manter o conteúdo microfino de -75 mícrons abaixo dos limites especificados.
• Evitando o cegamento do convés durante o orvalho da manhã ou condições de chuva leve.
• Lidar com a natureza altamente abrasiva do granito ou basalto triturado usando espessas esteiras de poliuretano.
• Integração perfeita com circuitos de britagem existentes de impactor de eixo vertical (VSI).

Dimensões de Avaliação Técnica para Aquisições

Restrições de tamanho, capacidade e área ocupada

Combinar a área do deck de peneiras com o rendimento desejado é o primeiro passo na avaliação técnica. Você deve calcular toneladas por hora com base na densidade aparente do material e no teor de umidade. Materiais úmidos e pegajosos têm uma capacidade de peneiramento efetiva menor por metro quadrado do que materiais secos. A profundidade do leito deve permanecer relativamente fina. Se o leito de material for muito espesso, a massa do material amortece a aceleração de 50G e as camadas superiores não serão estratificadas adequadamente.

As exigências espaciais exigem atenção rigorosa. A estrutura flutuante dinâmica requer altura livre e espaço lateral específicos. As configurações de chute devem acomodar a trajetória agressiva do material descarregado. A caixa de alimentação deve distribuir o material uniformemente por toda a largura da plataforma. A alimentação desigual provoca desgaste localizado nas mantas de poliuretano e desequilibra o sistema de ressonância.

Especificações do tapete de poliuretano

A mídia da tela é o coração do sistema. Você deve avaliar vários critérios ao selecionar os tapetes. A espessura da camada determina a vida útil, mas afeta diretamente a flexibilidade. Uma manta mais espessa dura mais, mas requer mais energia para esticar e pode reduzir a força G transferida para o material. O durômetro mede a dureza do poliuretano. Um durômetro mais baixo oferece mais flexibilidade e melhor autolimpeza, mas desgasta mais rápido sob cargas abrasivas.

Os formatos de abertura variam de acordo com o material. As aberturas quadradas maximizam a área aberta. As aberturas com fenda evitam a fixação de partículas alongadas. As aberturas redondas fornecem o dimensionamento mais preciso para materiais esféricos. Os mecanismos de fixação determinam a rapidez com que as equipes de manutenção podem substituir as seções desgastadas durante uma interrupção.

Sistemas de acionamento e ajuste de curso

As condições de alimentação raramente permanecem constantes em uma planta de processamento real. Avaliar a capacidade de ajuste do sistema de acionamento é vital para o sucesso a longo prazo. Você precisa da capacidade de ajustar o comprimento e a frequência do curso. Isto é conseguido ajustando o eixo excêntrico ou adicionando e removendo pesos desequilibrados dos volantes. Uma alimentação mais pesada e úmida requer um curso mais longo e maior amplitude para quebrar a tensão superficial.

Uma alimentação mais seca e fina se beneficia de um curso mais curto e rápido para maximizar o número de apresentações nas aberturas da tela. Certifique-se de que o equipamento permite esses ajustes mecânicos sem exigir uma desmontagem completa do conjunto da unidade. Muitos sistemas modernos integram unidades de frequência variável (VFDs) para permitir que os operadores ajustem as RPM rapidamente, ajustando a ressonância para corresponder às condições de alimentação imediatas.

Riscos de implementação e estratégias de mitigação

Gerenciando cargas dinâmicas na infraestrutura da planta

A vibração intensa cria riscos significativos de implementação. O movimento de massa dupla gera enormes forças dinâmicas que podem causar fadiga estrutural severa em estruturas metálicas existentes. Você não pode simplesmente deixar cair este equipamento em uma estrutura de suporte antiga projetada para uma tela estática. As frequências harmônicas podem se alinhar com a frequência natural do edifício, causando falhas estruturais catastróficas.

Você deve realizar uma análise estrutural dinâmica usando análise de elementos finitos (FEA) antes da instalação. Use molas de isolamento resistentes feitas de borracha ou aço para absorver o excesso de energia cinética. Provavelmente, você precisará projetar reforços de subestrutura. O endurecimento da estrutura de suporte com contraventamentos evita que a ressonância harmônica destrua o edifício e garante que a energia cinética permaneça direcionada para o leito de material.

Protocolos de Manutenção para Mecanismos de Excitação

A falha mecânica prematura é um risco grave. Os rolamentos e os suportes de borracha de cisalhamento sofrem grandes abusos durante a operação contínua. O tensionamento inadequado ou a falta de lubrificação aceleram rapidamente esse desgaste. Você deve estabelecer rotinas rígidas de manutenção preditiva para proteger o equipamento.

1. Realize análises semanais de vibração nos rolamentos autocompensadores de rolos principais para detectar sinais precoces de lascamento ou desgaste da gaiola.
2. Inspecione a tensão do tapete de poliuretano a cada turno; um tapete solto não virará corretamente e se desgastará rapidamente devido ao deslizamento do material, em vez de saltar.
3. Verifique mensalmente os suportes de borracha de cisalhamento em busca de sinais de degradação pelo calor, rachaduras ou delaminação.
4. Substitua os suportes de borracha de cisalhamento em conjuntos completos para manter uma transferência de energia equilibrada em toda a largura da estrutura.
5. Monitore a temperatura operacional da carcaça do eixo excêntrico para garantir que o sistema de lubrificação automática esteja funcionando corretamente.

Desafios de ajuste e comissionamento

Operar fora de fase é um problema comum de inicialização. Se o sistema sair da ressonância, você perderá totalmente o movimento de inversão elástica. Isto leva a uma baixa eficiência de triagem, cegamento severo e alto estresse mecânico nas travessas. Os motores consumirão corrente excessiva enquanto combatem a frequência natural da máquina.

Você deve confiar no comissionamento orientado pelo OEM. Os técnicos equilibrarão as massas com precisão usando equipamentos de diagnóstico especializados. Eles definirão a frequência operacional correta usando os VFDs e verificarão o ângulo do curso usando luzes estroboscópicas. O ajuste adequado garante que os quadros principal e flutuante oscilem no ângulo de fase exato necessário, maximizando a aceleração de 50G e minimizando a carga elétrica.

Conclusão

1. Realize um teste de fluxo físico de material com um fabricante de equipamento usando uma amostra representativa do seu material de alimentação mais úmido e pegajoso.
2. Solicite ao fornecedor um documento de pegada de carga dinâmica para iniciar uma revisão abrangente de engenharia estrutural da estrutura de aço de sua planta existente.
3. Audite o consumo atual de mídia de tela e as horas de trabalho de limpeza manual para projetar economias operacionais futuras.
4. Agende uma avaliação no local para determinar as restrições espaciais exatas, as trajetórias do chute e os requisitos de distribuição da caixa de alimentação para a nova instalação.

Perguntas frequentes

P: Quais materiais são mais adequados para uma tela flip flow?

R: Eles são ideais para materiais finos úmidos, pegajosos, argilosos, fibrosos e de tamanho próximo. A tecnologia é excelente no manuseio de alimentações difíceis, normalmente variando entre 2 mm e 20 mm. As aplicações comuns incluem carvão bruto, resíduos sólidos urbanos, composto, finos de minério de ferro e areia úmida industrializada.

P: Quanto tempo duram os tapetes de tela flip flow de poliuretano?

R: A vida útil é altamente variável com base na abrasividade do material e na velocidade de alimentação. Geralmente varia de 3 a 12 meses. Sua flexibilidade inerente reduz o desgaste por impacto direto em comparação com a tela de arame de aço rígido, permitindo-lhes absorver a energia cinética em vez de resistir a ela de forma rígida.

P: Qual é a diferença entre uma tela flip flow e uma tela de alta frequência?

R: As telas de alta frequência vibram rapidamente uma malha de arame rígida usando acessórios diretos de motor. As telas flip flow usam um sistema de massa dupla para esticar e relaxar fisicamente uma esteira flexível de poliuretano. Isso cria forças G localizadas muito mais altas e um movimento elástico e autolimpante que as malhas rígidas não conseguem alcançar.

P: Uma tela flip flow pode lidar com materiais secos e de fluxo livre?

R: Sim, pode processar materiais secos facilmente. No entanto, geralmente é superprojetado para rações secas e de fluxo livre. Uma peneira vibratória inclinada ou horizontal padrão geralmente é suficiente para aplicações simples e requer menos reforço estrutural para instalação.

P: Como o princípio da vibração de dupla massa economiza energia?

R: Ao operar próximo à frequência de ressonância natural do sistema, um único drive gera uma vibração dupla. O motor só precisa manter a energia cinética armazenada nos suportes de borracha de cisalhamento. Isto requer significativamente menos energia contínua do que forçar uma única massa pesada a vibrar contra a gravidade.

P: O que faz com que uma tela flip flow perca sua capacidade de autolimpeza?

R: A perda de tensão do tapete é a principal causa. A mídia de poliuretano desgastada ou endurecida também reduz a flexibilidade. Operar fora da ressonância devido a problemas de acionamento, falhas nas montagens de cisalhamento ou alimentação de material que excede muito o tamanho máximo máximo projetado também interromperá o efeito trampolim.
