Operadores de fábrica e engenheiros de processo costumam usar nomes diferentes para exatamente o mesmo equipamento. Caminhe em qualquer planta de agregado ou mineração e você ouvirá as equipes falarem sobre a peneira de banana. Leia os manuais técnicos e você verá que ela é designada como uma peneira vibratória linear de espessura igual. As operações de alta tonelagem enfrentam um enorme gargalo no processamento de ração crua. As telas tradicionais planas ou de inclinação única enfrentam dificuldades com diferentes profundidades de leito de material. Um leito espesso na extremidade de alimentação retém partículas finas, impedindo a estratificação adequada. Um leito fino na extremidade de descarga desperdiça espaço valioso no convés. Isso leva a uma separação deficiente, rendimento reduzido e desgaste localizado. O projeto de inclinação variável resolve isso diretamente usando o princípio de Boerstrein. Ao utilizar vários ângulos de plataforma, o equipamento mantém a velocidade constante do material e uma profundidade de leito uniforme. Essa abordagem de engenharia maximiza a eficiência da triagem por metro quadrado, permitindo que as plantas lidem com grandes picos na taxa de alimentação sem obstruir o circuito.
O termo "tela banana" refere-se ao perfil lateral curvo e multi-inclinado da caixa da tela, enquanto "tela de espessura igual" descreve a profundidade consistente do leito de material alcançada em toda a superfície da peneira.
Ao utilizar um ângulo acentuado na extremidade de alimentação que gradualmente se achata em direção à extremidade de descarga, o projeto acelera materiais finos para uma rápida separação inicial.
Esse projeto produz capacidade até 30-40% maior do que as peneiras vibratórias padrão com a mesma área, tornando-o ideal para operações de alta tonelagem.
A avaliação de uma peneira banana requer a avaliação da capacidade estrutural da planta, pois as altas cargas dinâmicas, os requisitos de vibração linear e a maior área ocupada exigem infraestrutura robusta.
Índice

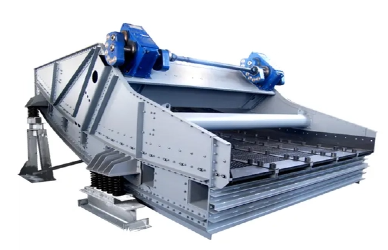

A construção física deste equipamento explica de imediato a sua denominação comum. A máquina possui uma superfície de peneiramento contínua dividida em múltiplas seções de deck. Os fabricantes constroem essas máquinas com três a seis seções distintas. Cada seção subsequente apresenta um ângulo de inclinação decrescente. Os engenheiros fabricam as placas laterais reforçadas para acomodar essas mudanças de ângulo específicas, criando um perfil curvo distinto.
A extremidade de alimentação começa com um ângulo acentuado, normalmente entre 34° e 45°. À medida que a plataforma avança, o ângulo se achata através das zonas de transição – muitas vezes caindo para 24° e depois para 15°. A extremidade de descarga final fica quase plana, entre 0° e 5°. Quando você visualiza as placas laterais da caixa de tela a partir da passarela da planta, esta configuração multi-inclinada imita a curva de um cacho de bananas. O pessoal da fábrica adotou esta abreviação visual há décadas para diferenciá-la das unidades horizontais padrão.
Este perfil distinto serve um propósito estritamente funcional. Os engenheiros projetaram a curva para manipular a força gravitacional e a velocidade do material alimentado. Cada mudança de ângulo representa um ponto de transição calculado projetado para alterar a forma como a rocha interage com as aberturas da tela. As seções íngremes lidam com grandes volumes, enquanto as seções planas lidam com dimensionamento preciso.
O engenheiro francês Boerstrein propôs o princípio da triagem de espessura igual para resolver a falha fundamental dos decks planos. Em uma tela padrão horizontal ou de inclinação única, o leito de material diminui drasticamente à medida que partículas menores caem através das aberturas. Você começa com uma enorme pilha de 300 mm na extremidade de alimentação e termina com uma dispersão esparsa de rochas de 20 mm na extremidade de descarga. Esta distribuição desigual desperdiça energia e espaço no convés.
Uma tela de igual espessura inverte essa dinâmica. A inclinação decrescente desacelera fisicamente o material à medida que ele avança. Na extremidade de alimentação, a gravidade acelera a massa. Na extremidade de descarga, a plataforma plana atua como freio. A redução no volume total do material – causada pela passagem bem-sucedida de partículas menores pela tela – é perfeitamente compensada pela redução na velocidade do material.
Este ato de equilíbrio físico resulta em uma profundidade de leito constante e fina, desde a calha de alimentação até a borda de descarga. Os engenheiros de processo usam a terminologia técnica completa: peneira vibratória linear de espessura igual. O movimento linear é um requisito absoluto para que este princípio funcione. O mecanismo de acionamento deve impulsionar o material para frente através das seções de descarga achatadas, onde a gravidade não auxilia mais o fluxo. Sem uma forte ação de curso linear, o material para e obstrui a extremidade de descarga.
A análise do fluxo de material em telas tradicionais revela graves limitações mecânicas. Quando você despeja 1.000 toneladas por hora de agregado em uma plataforma plana, cria-se um leito espesso e denso na extremidade de alimentação. Esta camada espessa retém fisicamente as partículas finas no topo da pilha. Eles não conseguem alcançar a mídia da tela para passar. Os engenheiros de processo chamam isso de estratificação deficiente. As partículas finas simplesmente ficam em cima das rochas maiores.
À medida que a vibração força o material para frente, os finos eventualmente descem. Porém, quando chegam às aberturas, o material já percorreu metade do convés. O leito fino na extremidade de descarga desperdiça então a área de triagem disponível restante. Você acaba usando apenas uma fração de sua mídia de tela cara de forma eficaz, forçando o equipamento a trabalhar mais com menos produção.
O impacto operacional prejudica a eficiência da planta. Você enfrenta limites rígidos na capacidade de produção. Empurrar mais tonelagem simplesmente aumenta a profundidade do leito e piora o problema de estratificação. Você também experimenta desgaste altamente localizado na zona de impacto de alimentação devido à massa concentrada. A má estratificação leva a taxas mais altas de material extraviado, o que significa que finos valiosos acabam em seu estoque de produtos grosseiros, exigindo um reprocessamento dispendioso.
O projeto de declive variável ataca imediatamente o problema da estratificação. O ângulo inicial acentuado cria uma fase de estratificação rápida. A alta velocidade do material provoca um adelgaçamento imediato do leito assim que a alimentação atinge a plataforma. A aceleração violenta rasga o leito de material, permitindo que os finos caiam instantaneamente para o fundo e passem pela tela.
Para entender a mecânica, observe as fases distintas do fluxo de material na plataforma:
Impacto e aceleração iniciais: O material atinge a seção de alimentação de 45°, acelerando rapidamente para mais de 3 metros por segundo e afinando o leito instantaneamente.
Estratificação Rápida: Os finos migram para a parte inferior da camada de material e passam imediatamente pela mídia resistente, removendo até 50% do volume subdimensionado no primeiro terço da máquina.
Desaceleração e classificação próxima do tamanho: A inclinação se achata até 15°, desacelerando o material para permitir que partículas próximas ao tamanho da abertura tenham mais tempo para encontrar uma abertura sem serem empurradas para além dela.
Descarga Final: O material superdimensionado restante sai da seção plana de 0° a 5° a uma velocidade controlada, garantindo a máxima precisão antes de cair na calha de descarga.
O controle de velocidade garante que você não desperdice espaço no convés. A extremidade de alimentação rápida lida com a remoção em massa de finos óbvios. A extremidade de descarga lenta realiza a classificação precisa de materiais de tamanho próximo. Essa divisão de trabalho em toda a plataforma maximiza a eficiência geral da separação e evita o ofuscamento que assola as telas padrão.
Os fabricantes oferecem essas máquinas em diversas configurações para atender aos requisitos específicos do circuito. Você deve escolher entre opções de deck único e deck duplo com base no fluxo do seu processo. Os modelos de deck único se destacam no escalpelamento de alta capacidade ou na separação simples de dois produtos. Eles lidam com grandes tonelagens com complexidade estrutural mínima, tornando-os ideais para circuitos de britagem primária.

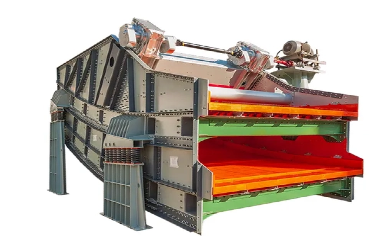

As configurações de deck duplo operam utilizando dois decks inclinados paralelos. A vibração linear conduz o material em ambas as superfícies simultaneamente. Esta configuração separa a alimentação em três tamanhos de produto distintos com precisão excepcional. O deck superior lida com escalpelamento grosseiro, protegendo o delicado deck inferior de impactos fortes. O deck inferior realiza então a separação fina, muitas vezes utilizando aberturas muito menores.
A seleção das quantidades de deck depende muito da distribuição de tamanho de partícula (PSD) necessária. Você também deve avaliar as restrições de altura das plantas. As unidades de vários andares exigem espaço vertical significativamente maior para calhas de alimentação, pontos de transferência intermediários e tremonhas de descarga. A modernização de uma unidade de dois andares em uma planta mais antiga geralmente requer extensa modificação estrutural para acomodar o aumento da altura e o trabalho complexo do chute.
Gerar a enorme força necessária para peneiramento de espessura igual exige sistemas de acionamento especializados. Você não pode usar acionamentos de movimento circular simples ou mecanismos de eixo único. Essas máquinas exigem excitatrizes com engrenagens reforçadas ou motores duplos desbalanceados montados em uma enorme viga de acionamento usinada. Os excitadores devem gerar um curso linear preciso para mover a rocha de forma eficaz.
A vibração linear é necessária para impulsionar o material através das seções de descarga mais planas. Se o ângulo do curso estiver incorreto, o material irá parar nas seções de 0°, causando cegamento e transbordamento catastróficos. A linha de ação deve passar exatamente pelo centro de gravidade da máquina para garantir um curso uniforme em toda a largura da plataforma. A mecânica normalmente define o ângulo do curso entre 45° e 50° em relação à horizontal.
Os avanços da engenharia moderna concentram-se fortemente na integridade estrutural. Essas máquinas geram enormes forças G, muitas vezes excedendo 4,5G a 5,5G durante operação contínua. Os fabricantes devem usar placas laterais com alívio de tensão, parafusos Huck em vez de soldagem e vigas transversais para serviços pesados. Sistemas avançados de monitoramento de condições agora rastreiam temperaturas de rolamentos, degradação de óleo e assinaturas de vibração para evitar falhas catastróficas em ambientes de serviço pesado contínuo.
Especificar a mídia da tela em diferentes inclinações apresenta um desafio único de manutenção. Você não pode simplesmente instalar exatamente os mesmos painéis de ponta a ponta. Você deve selecionar entre poliuretano modular, borracha resistente ou arame tecido com base na zona específica do deck. Usar uma abordagem única resultará em desgaste prematuro ou cegueira grave.
Diferentes tamanhos de abertura e tipos de painel são obrigatórios. A extremidade de alimentação íngreme sofre alto impacto, velocidade extrema e desgaste abrasivo severo. Você precisa de painéis de impacto de borracha sólida com 50 mm de espessura ou poliuretano resistente aqui para absorver o golpe. A extremidade de descarga plana apresenta baixa velocidade, mas apresenta um enorme risco de cegueira devido a partículas de tamanho próximo. Você precisa de mídia altamente aberta e flexível para manter a precisão e o rendimento.
O processamento de materiais pegajosos ou com alta umidade complica ainda mais a seleção do meio. O poliuretano padrão cegará instantaneamente se o teor de argila for muito alto. Nessas aplicações, os engenheiros de processo integram painéis flip-flow ou mantas de poliuretano altamente flexíveis nas seções de descarga. A vibração secundária dessas esteiras flexíveis ejeta ativamente partículas pegajosas, evitando o cegamento durante o processamento de alimentos difíceis, como carvão úmido ou agregados com alto teor de argila.
A principal razão pela qual os engenheiros especificam este equipamento é a capacidade bruta. O princípio de espessura igual permite uma tonelagem significativamente maior por metro quadrado em comparação com peneiras horizontais padrão. Ao manter uma cama fina e acelerar a alimentação, você pode empurrar até 40% mais material exatamente no mesmo espaço físico. Uma máquina de inclinação variável de 3m x 9m ultrapassará facilmente uma plataforma plana padrão de 3m x 9m.
Essa eficiência de pegada tem um valor imenso em atualizações de plantas brownfield. As fábricas mais antigas enfrentam severas restrições de espaço. Você não pode simplesmente construir um prédio mais amplo para abrigar telas maiores. Quando as metas de produção aumentam, a substituição de uma tela tradicional por uma peneira banana permite que você atinja novas metas de tonelagem sem alterar a estrutura de aço existente ou expandir a área ocupada pelo edifício.
Capacidade não significa nada se o produto estiver fora das especificações. O design de inclinação variável reduz drasticamente a fixação e o cegamento. Um leito de material fino garante que as partículas não se forcem umas às outras nas aberturas sob forte pressão. O tempo de residência otimizado na extremidade de descarga garante que as partículas de tamanho próximo sejam classificadas com precisão, mantendo o produto final estritamente dentro dos parâmetros de tamanho exigidos.
Essa precisão impacta diretamente os processos posteriores. Os circuitos de britagem operam com muito mais eficiência quando a peneira remove todos os finos antes do britador. O envio de finos para um britador cônico causa empacotamento, picos de energia e danos mecânicos. As células de flotação no processamento mineral exigem tamanhos de partículas rigorosamente controlados para maximizar a recuperação química. Quando a eficiência da triagem melhora, a consistência do produto se estabiliza em toda a fábrica.
Você deve abordar a realidade dos padrões de desgaste ao operar equipamentos com inclinação variável. A alta velocidade na extremidade de alimentação acelera rapidamente o desgaste da mídia. O material age como uma lixa deslizando por uma calha de 45°. Você deve mitigar esse desgaste com caixas de alimentação dedicadas revestidas de cerâmica, placas de impacto de borracha espessas e revestimentos de desgaste especializados nas placas laterais.
A avaliação do custo geral do ciclo de vida requer fatores de equilíbrio. Você enfrenta um gasto de capital inicial maior para comprar a máquina. Você consegue um custo por tonelada processada significativamente reduzido devido ao enorme aumento na produtividade. Quando configurado adequadamente com mídia de tela zoneada, você se beneficia de menos intervalos de manutenção necessários, mantendo a planta funcionando por mais tempo entre paradas programadas.
Você deve definir seus parâmetros de alimentação ideais antes de selecionar esta tecnologia. Essas máquinas se destacam quando a alimentação contém uma alta porcentagem de finos, opera com uma tonelagem geral elevada e apresenta teor de umidade variável. Se a sua alimentação for principalmente rocha grossa com muito poucos finos, a extremidade de alimentação íngreme não oferece nenhuma vantagem, e um scalper padrão para serviço pesado é uma escolha melhor.
As aplicações da indústria primária dependem fortemente desta tecnologia para remoção de finos. As plantas de preparação de carvão os utilizam extensivamente para deslamagem a 0,5 mm e aplicações de drenagem e enxágue para recuperar meios pesados. Os circuitos de mineração de rocha dura os utilizam antes dos britadores secundários para remover os finos de descarga do moinho SAG. Plantas de processamento de agregados de alta capacidade os utilizam para produzir areia manufaturada e limpar agregados finos.
Identifique cenários onde esta tecnologia é inadequada. As operações de baixa tonelagem não geram profundidade de leito suficiente para justificar o projeto complexo. Escalar pedras muito grandes destruirá as seções de alimentação íngremes e danificará as vigas transversais. Limitações estritas de altura em operações subterrâneas muitas vezes impedem a instalação de plataformas multi-inclinadas devido ao enorme espaço vertical necessário.
Fornecer uma estrutura de avaliação de custo-benefício ajuda a justificar o investimento. Você deve comparar o custo inicial mais alto e os mecanismos de acionamento complexos com as economias operacionais de longo prazo. O CapEx inicial é substancial. As excitatrizes com engrenagens reforçadas, as vigas de acionamento usinadas e a complexa geometria da placa lateral aumentam significativamente os custos de fabricação em comparação com uma plataforma plana.
As vantagens do OpEx compensaram rapidamente o preço inicial. Você consegue economia de energia a longo prazo porque processa mais toneladas por quilowatt de potência de acionamento. Você reduz o consumo de mídia de tela por tonelada utilizando zonas de desgaste especializadas. Mais importante ainda, você aumenta o rendimento geral recuperando finos mais valiosos que, de outra forma, seriam perdidos no estoque grosso.
Métrica de avaliação | Tela horizontal padrão | Tela de espessura igual (inclinação variável) |
|---|---|---|
Capacidade de rendimento | Capacidade de linha de base limitada por leito de alimentação espesso. | Capacidade 30% a 40% maior por metro quadrado. |
Eficiência de estratificação | Ruim no final da alimentação; multas presas na cama superior. | Excelente; a rápida aceleração força a estratificação imediata. |
Requisito de pegada | Requer decks mais largos/mais longos para alta tonelagem. | Altamente eficiente; lida com surtos massivos em espaços compactos. |
CapEx Inicial | Preço de compra inicial mais baixo. | Custo inicial mais elevado devido à geometria e excitadores complexos. |
Carga dinâmica na planta | Requisitos estruturais moderados. | Cargas dinâmicas massivas que exigem isolamento para serviços pesados. |
Destacar riscos críticos de engenharia evita falhas dispendiosas na instalação. Essas máquinas são excepcionalmente pesadas. As placas laterais grossas, as vigas transversais pesadas e os excitadores com engrenagens maciças adicionam um peso morto significativo. Além disso, geram cargas dinâmicas massivas em comparação com telas padrão. Uma máquina de 30 toneladas puxando 5G transfere forças severas diretamente para a estrutura de suporte.
Você deve realizar auditorias estruturais abrangentes nas plantas existentes antes da instalação. Você não pode simplesmente desparafusar uma tela plana antiga e colocar uma máquina de inclinação variável em seu lugar. A estrutura de aço sofrerá falha por fadiga. A integração requer molas de isolamento helicoidais de aço resistentes, subestruturas especializadas e fundações de concreto armado para absorver a energia transmitida com segurança.
Para implementar uma tela banana em seu circuito de processamento, execute os seguintes passos:
Realize uma análise abrangente do fluxo de material para determinar a porcentagem exata de finos e o teor de umidade em sua alimentação atual.
Consulte os engenheiros estruturais OEM para calcular os requisitos de carga dinâmica e verificar se a estrutura da sua planta existente pode lidar com o aumento das forças.
Realize testes piloto em amostras específicas de minério ou agregados para determinar os ângulos de inclinação ideais e os tipos de tela para o seu material.
Audite o consumo atual de mídia da tela e os registros de tempo de inatividade para criar um modelo preciso de comparação de eficiência operacional.
Como líder do setor em tecnologias avançadas de triagem e separação, Shanghai Kminda Tech. Co., Ltd. traz décadas de engenharia inovadora e excelência em fabricação para ajudar as operações de mineração e agregadas a maximizar o rendimento, resolver gargalos de processamento e otimizar a vida útil dos equipamentos.
R: Uma peneira padrão apresenta um único deck plano ou levemente inclinado, resultando em um leito de material espesso na extremidade de alimentação e um leito fino na descarga. Uma peneira banana usa um design multi-inclinado, começando íngreme na alimentação e achatando na descarga, para manter uma profundidade constante e fina do leito de material em toda a superfície.
R: Manter uma profundidade de leito constante maximiza a utilização de toda a área de triagem. Ele evita que leitos de materiais espessos retenham partículas finas na extremidade de alimentação, garantindo uma estratificação rápida e eliminando os gargalos de produção que obstruem as operações de alta tonelagem.
R: As operações de alta tonelagem são as que mais se beneficiam. Isso inclui plantas de preparação de carvão para deslamagem, circuitos de mineração de rocha dura para escalpelamento pré-triturador e plantas de processamento de agregados de alta capacidade que exigem remoção eficiente de finos sem expandir a área ocupada pelos edifícios existentes.
R: Ele usa dois decks paralelos e de inclinação variável acionados por um único mecanismo de vibração linear. A plataforma superior elimina o material grosso para proteger a plataforma inferior de impactos pesados, enquanto a plataforma inferior realiza uma separação fina e precisa, produzindo três frações distintas de produto simultaneamente.
R: Sim, mas exigem mídia de tela especializada. Os engenheiros de processo integram esteiras flexíveis de poliuretano ou painéis flip-flow nas seções de descarga mais planas. A vibração secundária destes painéis flexíveis ejeta ativamente partículas pegajosas, evitando que o material ofusque as aberturas.
R: A extremidade de alimentação íngreme apresenta alta velocidade do material, o que acelera o desgaste abrasivo. Os operadores atenuam isso instalando painéis de impacto de borracha resistentes ou meios de poliuretano mais espessos na zona de alimentação, enquanto usam meios de grande área aberta na extremidade de descarga mais lenta para manter a precisão.
